안녕하세요 이티 컴퍼니입니다!

​

오늘은 아두이노 우노를 이용해서 조도 센서 값을 받아보겠습니다.

​

준비물은 : 브래드 보드 1개, 아두이노 우노, 적색 LED, 1K, 10K 저항 1개씩, CDS 센서 한 개 준비해 주세요 ㅎㅎ

​

CDS(조도센서)의 특징은 주위가 밝으면 저항이 줄어들고 주위가 어두우면 저항이 커지는 특징을 가지고 있습니다.

즉 주위가 밝아지면 CDS 저항이 줄어들어 Analog Input 핀에 높은 전압이 들어가고

주위가 어두워지면 Analog Input 핀에 낮은 전압이 들어가게 됩니다.

​

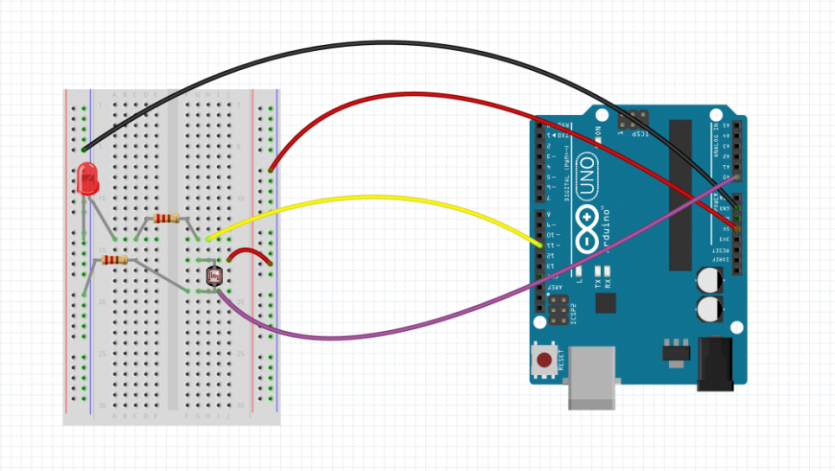

*회로도*

복잡하지는 않으니 쉽게 따라 하실 수 있을 거예요 ㅎㅎ

LED (1K 저항) , 조도센서(10K 저항)

​

* 코딩 *

* 코딩 설명 *

​

int lightPin = 0; // CDS 센서가 연결된 아두이노 아날로그 입력 포트 번호이다.

int ledPin= 11; // PWM으로 밝기를 조절할 아두이노 PWM 기능이 가능한 포트 번호이다.

​

void setup()

{

Serial.begin(9600);

pinMode(ledPin, OUTPUT); // LED가 연결된 포트의 출력을 위해서 OUTPUT으로 설정한다.

}

​

void loop()

{

Serial.println(analogRead(lightPin)); // CDS 센서가 연결된 포트의 아날로그 값을 읽어서 시리얼 통신으로 출력한다.

analogWrite(ledPin, analogRead(lightPin)/2); // CDS 센서의 밝기에 따라서 PWM 포트에 연결된 LED의 밝기를 조정하는 스케치 코드이다.

delay(10);

}

​

* 실행 결과 *

​

실행하면 위와 같이 조도센서 값이 뜰 것입니다 ㅎㅎ

코딩을 적으면서 주의하실 점은 대, 소문자 구분입니다.

그것만 실수하지 않으셨다면 위와 같은 결과를 얻었을 것입니다.

​

​

추가적인 질문이나 궁금하신 점들은 댓글에 적어주시면

최대한 빠른 답장해드리겠습니다 ㅎㅎ

감사합니다!!
